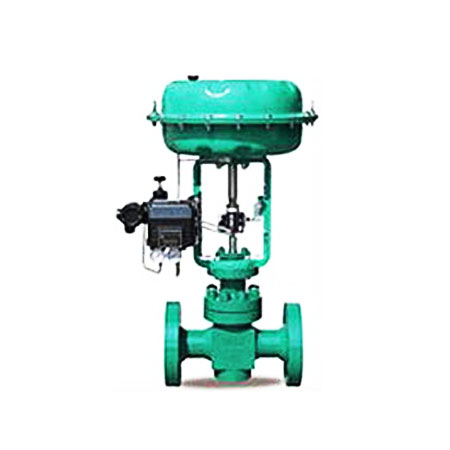

ZJHCF氣動襯氟調節閥

ZJHCF氣動薄膜襯氟調節閥是一種波紋管密封單座調節閥，該閥接觸介質部位采用高壓注塑工藝，襯有能耐強腐蝕介質如：鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波紋管密封，廣泛應用于各種工藝中對酸、堿等強腐蝕介質以及有毒易揮發等氣體、液體介質的過程控制。

在線咨詢

021-66861950

ZJHCF氣動襯氟調節閥介紹

標準規格

閥體型式：直通鑄造球型襯氟閥體

閥芯型式：非平衡式單座襯氟柱塞閥芯

公稱通徑：DN20~150 NPS 3/4〞~ 6〞

公稱壓力：PN16 ~ 25 CLASS 150/300LB

連接方式：法蘭：FF、RF、MF、RTJ

閥蓋形式：襯氟波紋管密封型

填料：V型聚四氟乙烯填料、柔性石墨填料等

密封墊：聚四氟乙烯

執行機構：氣動：多彈簧薄膜執行機構

表面涂漆：綠色丙稀酸聚胺酯磁漆

型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構	H直行程	CF:標準型襯氟調節閥	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M	DN25= DN25 NPS1〞=NPS1〞
如：Z型氣動薄膜襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHCF-16C DN50

性能

流量特性		直線、等百分比、快開
可調范圍		30:1
額定CV值		等百分比CV6.3~400 ，直線CV6.9~440
允許泄漏量		軟密封:VI級（氣泡級）泄漏量標準:GB/T 4213
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

選用參數表

公稱通徑DN		20	25	32	40	50	65		80	100	125	150
額定流量系數Cv	等百分比		8	12	20	32	50		70	100	200	240
額定流量系數Cv	直線	5	10	16	25	38	63		80	120	220	300
行程		16mm		25 mm				40mm			60mm
氣動執行機構 膜片有效面積Ae (cm2)		ZHA/B-22		ZHA/B-23			ZHA/B-34				ZHA/B-45
氣動執行機構 膜片有效面積Ae (cm2)		350		350			560				900
作用方式	彈簧范圍	最大允許壓差（MPa）
氣開	20-100KPa	1.16	0.7	0.44	0.28	0.18	0.17		0.11	0.07	0.07	0.05
	40-200 KPa	3.34	2.14	1.31	0.84	0.53	0.51		0.33	0.21	0.22	0.15
	80-240 KPa	6.4	4.99	3.05	1.95	1.25	1.18		0.78	0.5	0.51	0.36
氣關	20-100KPa	2.23	2.14	0.87	0.56	0.35	0.34		0.22	0.14	0.15	0.1
	40-200 KPa	6.4	6.4	5.86	3.64	2.3	2.21		1.43	0.91	0.95	0.66
	80-240 KPa	6.4	6.4	6.4	5.04	3.18	3.06		1.98	1.26	1.32	0.92
