自鎖手動調節閥是一種具有特殊功能的調節閥，它除具有調節閥功能外，還能實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題。由于該閥上設有開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口處裝上適當規模的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，就能克服“大流量、小溫差”的不合理現象，是供熱系統中的理想產品。
手動自鎖平衡調節閥可安裝在供水管上，也可安裝在回水管上，一般安裝在回水管上，尤其對于高溫環路，為方便調試，更要安裝在回水管路上，安裝了平衡閥的供回水管不必再設截止閥。
產品性能參數
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 傳動方式 |
|---|---|---|---|---|---|
| KPF-10 | 10 | 1.0 | -29~350 | 水、蒸汽 | 手動、齒輪傳動、電動 |
| KPF-16 | 16 | 1.6 | |||
| KPF-25 | 25 | 2.5 |
產品零部件材料 調節閥使用的零部件材料列表">
| 型號 | 材料 | ||
|---|---|---|---|
| 閥體、閥蓋、填料壓蓋、手輪 | 閥桿、閥瓣密封圈 | 指示盤、閥桿螺母、螺母套 | |
| KPF-10 | 灰鑄鐵、（鑄鋼） | 不銹鋼 | 黃銅 |
| KPF-16 | |||
| KPF-25 | |||

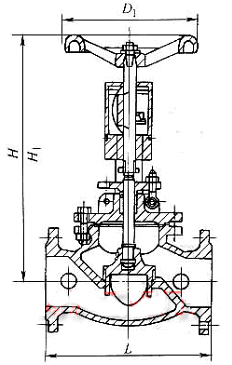

閥主要外形及結構尺寸
| DN | L | H | H1 | D0 |
|
|---|---|---|---|---|---|
| 15 | 130 | 150 | 160 | 80 | |
| 20 | 150 | 160 | 170 | 180 | |
| 25 | 160 | 182 | 197 | 80 | |
| 32 | 180 | 192 | 207 | 90 | |
| 40 | 200 | 250 | 270 | 100 | |
| 50 | 230 | 264 | 284 | 120 | |
| 65 | 290 | 380 | 410 | 200 | |
| 80 | 310 | 413 | 448 | 200 | |
| 100 | 350 | 446 | 506 | 240 | |
| 125 | 400 | 540 | 595 | 240 | |
| 150 | 480 | 623 | 688 | 360 | |
| 200 | 495 | 687 | 762 | 400 | |
| 250 | 622 | 782 | 867 | 500 | |
| 300 | 698 | 914 | 1009 | 500 | |
| 350 | 787 | 968 | 1073 | 680 | |
| 400 | 914 | 1037 | 1152 | 680 | |
| 500 | 978 | 1440 | 1440 | — | |
| 600 | 1295 | 1790 | 1790 | — |
