PLVG,PLVL彈性座封偏心旋塞閥

PLVG,PLVL彈性座封偏心旋塞閥是本司引進國際最新的設計理念和工藝技術，自行研發生產的新型旋塞閥。彈性座封偏心旋塞閥的彈性座封結構，克服了傳統旋塞閥密封性能差且易銹蝕的缺陷，獨具的編心密封設計，較傳統旋塞閥大大降低了操作扭矩，且最大限度地減少了密封面的磨損，延長了閥門使用壽命。矩形直通流產，水頭損失小，流量調節線性佳。

在線咨詢

021-66861950

PLVG,PLVL彈性座封偏心旋塞閥介紹

PLVG,PLVL彈性座封偏心旋塞閥是本司引進國際最新的設計理念和工藝技術，自行研發生產的新型旋塞閥。彈性座封偏心旋塞閥的彈性座封結構，克服了傳統旋塞閥密封性能差且易銹蝕的缺陷，獨具的編心密封設計，較傳統旋塞閥大大降低了操作扭矩，且最大限度地減少了密封面的磨損，延長了閥門使用壽命。矩形直通流產，水頭損失小，流量調節線性佳。其優異的密封性和耐蝕性、理想的操作性能和長久的使用壽命，彈性座封偏心旋塞閥適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。

適用范圍

當前彈性座封偏心旋塞閥,水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

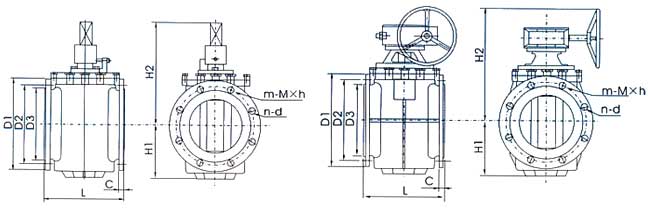

結構示意圖

技術參數

公稱通徑DN：50～800mm
公稱壓力PN：1.0MPa
工作溫度：0～70℃
強度試驗壓力：1.5MPa
密封試驗壓力：1.1MPa
適用介質：污水、原水、清水、空氣、油（MBR）
驅動方式：把手式、傳動帽式、電動、氣動

主要零部件材料

閥體、閥蓋、壓蓋	旋塞	閥座	軸承	V型密封圈
球墨鑄鐵	球墨鑄鐵外包NBR或EPOM	純鎳、不銹鋼或特種材料	青銅或黃銅	NBR

主要外形連接尺寸

DN	D1	D2	D3	C	n-d	m-M×n	L	H1	H2
DN	D1	D2	D3	C	n-d	m-M×n	L	H1	PLVL型	PLVS型	PLVG型	PLVE型	PLVP型
50	165	125	99	19	4-Φ19	-	178	84	143	225	265	315	265
65	185	145	118	19	4-Φ19	-	190	93	143	225	265	315	265
80	200	160	132	19	4-Φ19	4-M16通孔	203	109	174	225	312	373	340
100	220	180	156	19	8-Φ19	-	229	128	174	225	312	373	340
125	250	210	184	19	8-Φ19	-	254	128	174	225	312	373	340
150	285	240	211	21	4-Φ23	4-M20 通孔	267	165	-	-	444	481	488
200	340	295	266	21	4-Φ23	4-M20 通孔	292	198	-	-	464	508	558
250	395	350	319	24	8-Φ23	4-M20深30	330	249	-	-	527	630	729
300	445	400	370	25	8-Φ23	4-M20深30	356	290	-	-	710	666	798
350	505	460	429	26	12-Φ23	4-M20深30	432	330	-	-	723	767	-
400	565	515	480	28	12-Φ29	4-M24深36	450	355	-	-	749	881	-
450	615	565	530	28	16-Φ28	4-M24深36	450	355	-	-	749	881	-
500	670	620	582	29	12-Φ28	8-M24深36	660	427	-	-	903	1015	-
600	780	725	682	30	12-Φ31	8-M27深40	762	567	-	-	1015	1202	-
700	895	840	794	32.5	16-Φ31	8-M27深40	865	633	-	-	1393	1351	-
800	1015	950	901	35	16-Φ34	8-M30深45	965	633	-	-	1393	1351	-
